42CrMo4合金工具鋼板：高性能材料的專業(yè)解析

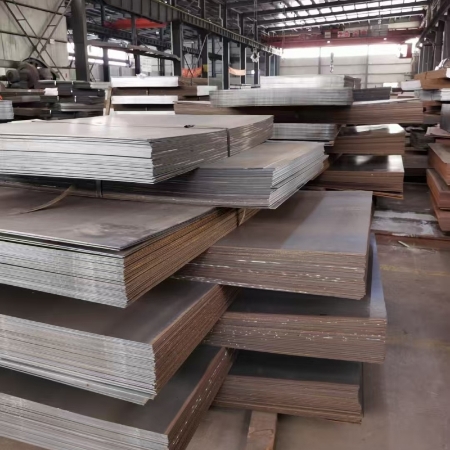

 42CrMo4合金工具鋼板是一種廣泛應(yīng)用于機(jī)械制造領(lǐng)域的高強(qiáng)度合金鋼，以其優(yōu)異的綜合性能在重載零部件制造中占據(jù)重要地位。本文將從材料特性、加工工藝和應(yīng)用領(lǐng)域三個(gè)方面進(jìn)行詳細(xì)解析。
 一、材料特性分析
 42CrMo4屬于中碳合金結(jié)構(gòu)鋼，其化學(xué)成分中鉻含量0.90%-1.20%，鉬含量0.15%-0.30%。這種合金配比賦予了材料良好的淬透性和強(qiáng)韌性。
 力學(xué)性能方面，經(jīng)過(guò)調(diào)質(zhì)處理后，42CrMo4鋼板的抗拉強(qiáng)度可達(dá)900-1100MPa，屈服強(qiáng)度在750MPa以上。其沖擊韌性可達(dá)到60J/cm2以上，延伸率保持在12%-15%之間。
 二、加工工藝要點(diǎn)
 1. 熱處理工藝：推薦采用850-880℃油淬，隨后在540-680℃回火。調(diào)質(zhì)處理后硬度可達(dá)HB280-320，可根據(jù)使用要求調(diào)整回火溫度。
 2. 表面處理：常用氮化處理或高頻淬火，以提高表面硬度和耐磨性。氮化處理后表面硬度可達(dá)HV800以上，硬化層深度0.2-0.5mm。
 3. 焊接工藝：焊接前需預(yù)熱至250-300℃，焊后需進(jìn)行去應(yīng)力退火。建議采用低氫型焊條，焊接熱輸入控制在15-25kJ/cm。
 三、典型應(yīng)用領(lǐng)域
 1. 重型機(jī)械：用于制造工程機(jī)械的傳動(dòng)軸、齒輪等關(guān)鍵部件。其高強(qiáng)度和良好的疲勞性能可滿足重載工況要求。
 2. 模具制造：應(yīng)用于熱作模具、壓鑄模具等領(lǐng)域。其良好的熱強(qiáng)性和抗熱疲勞性能可確保模具的使用壽命。
 3. 航空航天：用于制造飛機(jī)起落架、發(fā)動(dòng)機(jī)部件等。其優(yōu)異的強(qiáng)韌性配合可滿足航空部件的安全性要求。
 在實(shí)際應(yīng)用中，建議根據(jù)具體工況選擇合適的材料厚度，通常為10-200mm。對(duì)于重載零部件，推薦進(jìn)行表面強(qiáng)化處理，以提高耐磨性和疲勞強(qiáng)度。
 隨著制造技術(shù)的進(jìn)步，42CrMo4合金工具鋼板的應(yīng)用領(lǐng)域不斷擴(kuò)大。通過(guò)優(yōu)化熱處理工藝和表面處理技術(shù)，其性能將得到進(jìn)一步提升，為高端制造提供更優(yōu)質(zhì)的原材料選擇。
